TF（新型結構代替LXZ系列）箱外自封式吸油過濾器產品技術參數：

注：＊為過濾精度，若使用介質為水-乙二醇，帶ZS-I型發訊器，公稱流量100L/min，過濾精度80µm ， 濾器型號為：TF·BH-100×80L-C   濾芯型號： TFX·BH-100×80

型號說明：
    例如： TF·BH-100×80L-C

TF	□	—	□	×	□	□	—	□
①	②		③		④	⑤		⑥


①— 箱外自封閉式吸油過濾器
②— BH:介質為水-乙二醇   省略：一般液壓油
③— 公稱流量（L/min）
④— 過濾精度（µm）
⑤— L：出油口為螺紋連接  G：出油口為法蘭連接
⑥— C：帶ZS-I型發訊器≤220V  Y：帶ZKF-Ⅱ型發訊器≤DC24V
     省略：不帶發訊器

TF（新型結構代替LXZ系列）箱外自封式吸油過濾器產品連接尺寸：

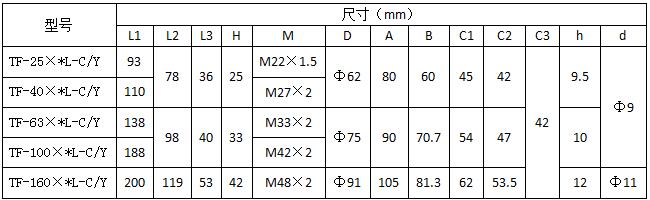

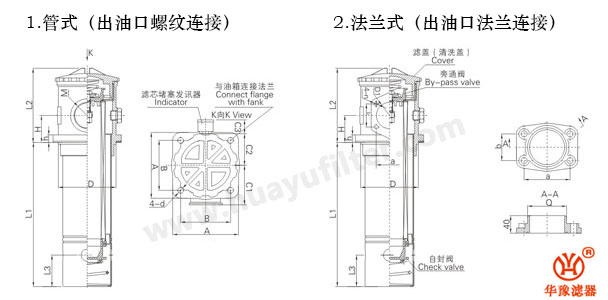

圖1：TF-25～160管式連接尺寸：

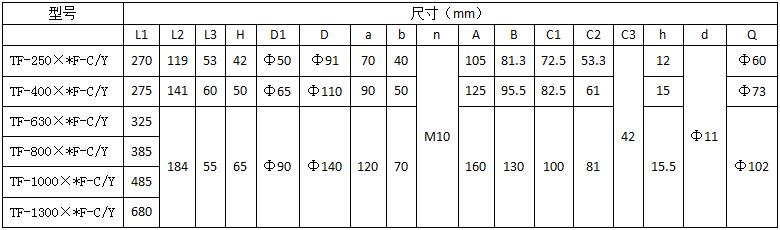

圖2：TF-250～1300法蘭式連接尺寸：
